一、PCB 生產流程常用設備

PCB（印刷電路板）生產流程復雜，需經過多個關鍵工序，每個工序?qū)?yīng)核心設備，具體分類如下：

基材處理設備：包括基板裁剪機（將原始覆銅板裁剪為生產所需尺寸）、磨板機（去除基板表面氧化層，增強油墨與基板的附著力）、清潔機（清除基板表面粉塵、油污等雜質）。

圖形轉移設備：涵蓋曝光機（通過紫外線照射使感光油墨發生光化學反應，形成初步電路圖形）、顯影機（去除未曝光的感光油墨，顯現清晰電路圖案）、菲林制作設備（制作電路圖形的菲林底片，作為曝光工序的模板）。

蝕刻與褪膜設備：蝕刻機（通過化學或物理方式去除未被油墨保護的銅箔，形成最終電路）、褪膜機（去除電路圖形上的感光油墨，便于后續工序）。

阻焊與字符設備：阻焊涂覆設備（如噴涂機、絲印機，用于在電路板表面涂覆阻焊油墨，保護電路、防止短路）、固化爐（使阻焊油墨干燥固化）、字符印刷機（印刷元件標識、型號等字符信息）。

鉆孔與成型設備：鉆孔機（在電路板上鉆出安裝元件的通孔、盲孔等）、成型機（通過銑削、沖裁等方式將電路板加工為最終外形）、去毛刺機（去除鉆孔、成型后電路板邊緣的毛刺）。

檢測設備：AOI 檢測機（自動光學檢測，檢測電路圖形缺陷、阻焊層瑕疵等）、X-Ray 檢測機（檢測內層電路、盲孔 / 埋孔的連接質量）、萬用表（檢測電路通斷、電阻等電氣性能）。

二、榮德阻焊噴涂設備重點介紹

深圳市榮德機器人科技有限公司成立于 2002 年，專注于噴涂機器人、智能噴涂設備及自動噴涂生產線的研發、生產與服務，其阻焊噴涂設備涵蓋多個系列，適配不同生產需求，核心產品及優勢如下：

（一）核心產品系列

1. 三代噴涂線產品（主流生產線）

榮德機器人歷經技術迭代，推出三款各具特色的 PCB 阻焊油墨噴涂線，逐步優化生產效率、油墨利用率及厚板適配性，滿足不同場景下的 PCB 生產需求，具體如下：

第一代：水平低壓噴涂線（型號 PCB-X1）

（一）核心原理

通過低壓空氣霧化噴槍將油墨霧化成小微粒，再借助低壓空氣將微粒吹向 PCB 表面，實現阻焊油墨涂覆。

（二）關鍵性能與參數

基礎規格：外形尺寸 L8300W1800H2200mm，噴板尺寸范圍 L400W400mm~L730W630mm，支持 T0.8~6.0mm 厚基板且噴涂不變形；

生產效率：4~6 片 / 分鐘，高于傳統絲印技術；

核心優勢：小孔（≥0.25mm）不堵孔，設備造價僅為靜電噴涂的 20%，成本優勢顯著；

主要不足：油墨利用率低（僅 48%），浪費量約為絲印的一倍，使用成本高；對 1.5 盎司以上厚銅板，線路易發紅，需二次噴涂；清理保養工作量大；

配套要求：AC380V 三相五線制供電（50Hz、5kW），需 7500m3/H 抽風量（余壓 800Pa），線體輸送高度 1100±50mm。

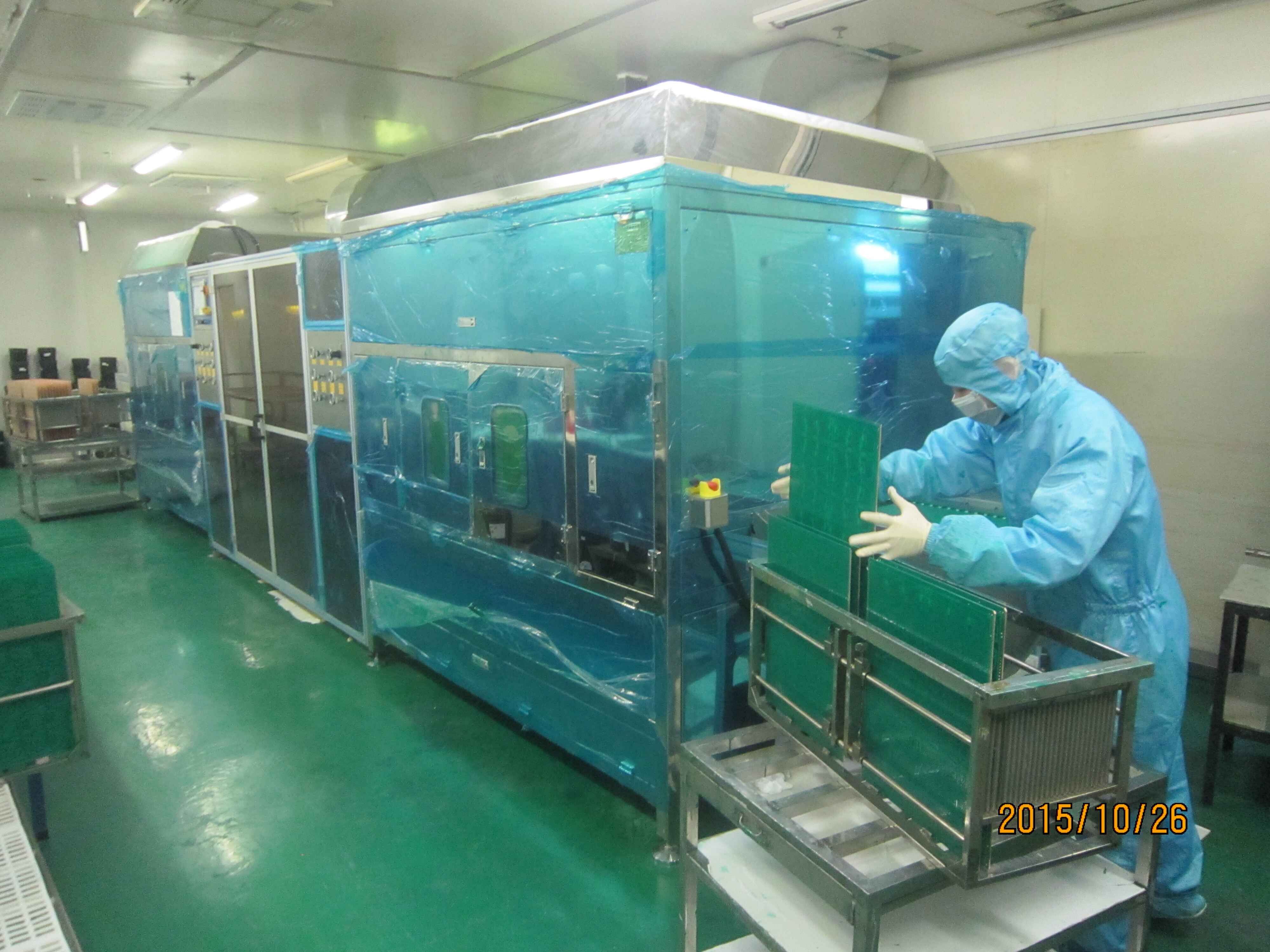

第二代：高粘度噴涂線（型號 PCB-X2）

（一）核心原理

采用雙組粘度油墨（高粘 + 低粘）搭配兩組不同噴槍，高粘槍以大壓力實現大量噴涂打底，低粘槍覆蓋表面，結合高速機械臂多次疊加噴涂，保障膜厚均勻與表面質量。

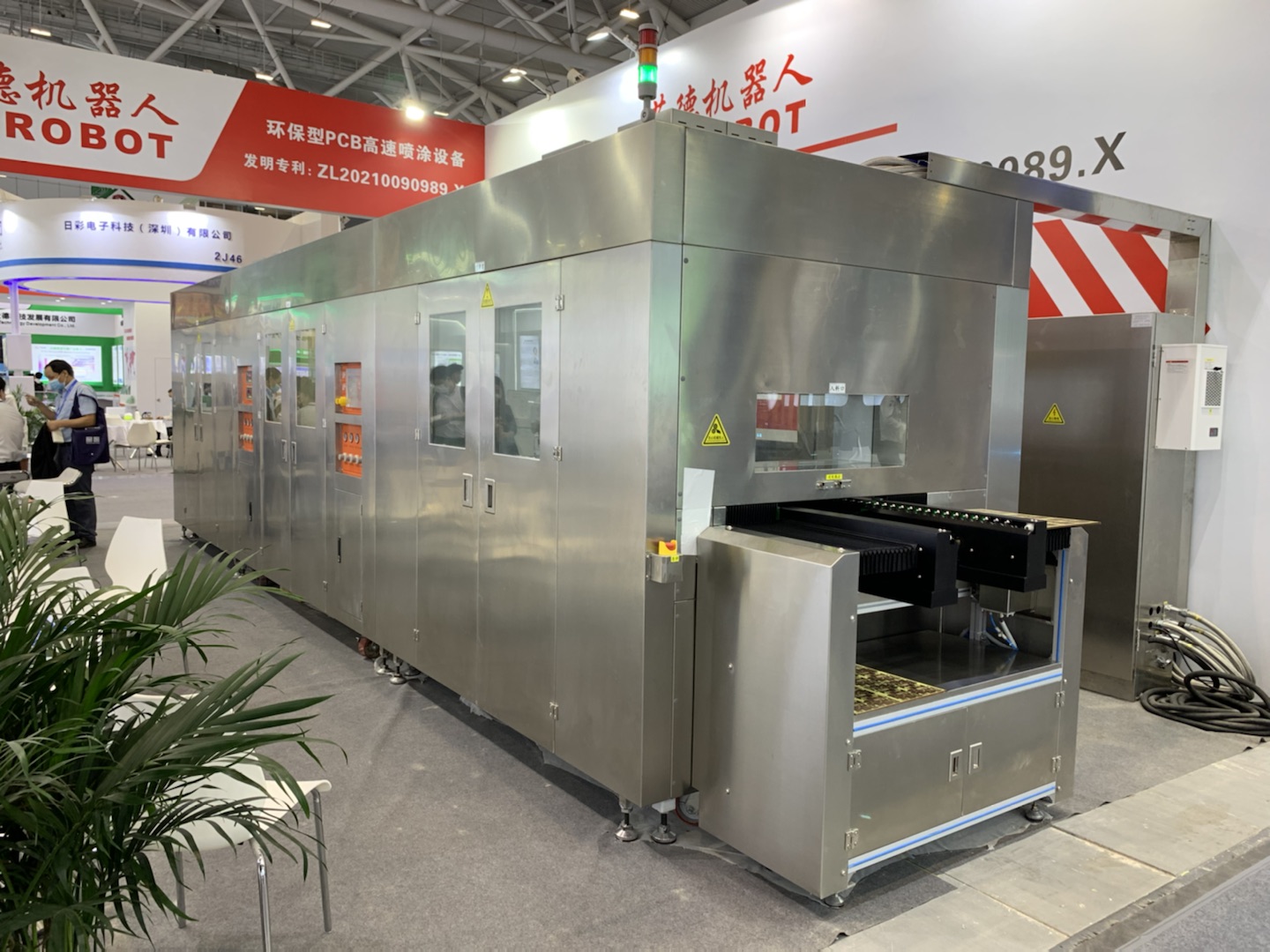

第三代：省油墨高速噴涂線（型號 PCB-X3）

搭載專利 “一種傳動機構”（專利號：ZL202110090989.X），通過擺臂轉直線運動設計提升加減速效率，減少過噴量；同時優化基材、線角、線面三關鍵位噴涂算法，實現膜厚均勻化，降低整體油墨用量。

（二）關鍵性能與參數

基礎規格：外形尺寸 L9200W1950H2565mm，最大噴板尺寸擴展至 L1100*W630mm，基板厚度適配與前兩代一致；

生產效率：6~8 片 / 分鐘，與第二代持平；

核心優勢：

省墨效果顯著：油墨一次利用率達 61%，接近絲印用量，1 盎司板省墨 39.22%、1.5 盎司板省墨 19.88%、3 盎司板省墨 42.22%，年節省成本可達 116.8 萬元；

厚板適配性強：3 盎司以下厚銅板一次噴涂即可，線路不易發紅；

基礎性能穩定：小孔（≥0.25mm）不堵孔，油墨均勻性≥90%，滿足核心品質要求；

2. 高粘度噴涂單機（PCB-D1）

專為小批量、多品種生產場景設計，核心特點如下：

緊湊設計：外形尺寸 L2700×W2180×H2200mm，占地小，適配空間有限的車間；

雙工作臺交互：一面噴涂、一面上下件，180° 交互作業，提升操作效率；

適配性能：支持高 / 低粘度油墨（高粘度 100S、低粘度 30S），3 盎司以下銅厚電路板可一次噴涂完成；

關鍵參數：防堵率（成品孔徑≥0.25mm 不堵孔）、油墨均勻性≥90%，生產節拍 2pcs/min，滿足中小批量生產需求。

3. 配套整平機（RD-ZP-630）

作為噴涂后輔助設備，核心功能是通過薄膜 + 膠滾壓緊，將塞孔油墨擠入孔內并帶走多余油墨，保障基板平整度：

適配尺寸：最小 L300W300mm，最大 L730W630mm；

關鍵參數：壓平速度 1~5m/min 可調，產能 4-8pcs/min，與噴涂線協同作業，提升產品良率。

（二）核心技術優勢

省油墨技術突破：第三代噴涂線采用專利 “一種傳動機構”（專利號：ZL202110090989.X），擺臂轉直線運動設計使加減速效率提升 10 倍，過噴量減少 60%；同時通過基材、線角、線面三關鍵位噴涂算法優化，降低整體油墨厚度，1 盎司板可省墨 39.22%，1.5 盎司板省墨 19.88%，3 盎司板省墨 42.22%，年節省成本可達 116.8 萬元（按每日 350kg 油墨消耗計算）。

厚銅板適配性強：第二代及第三代產品針對厚銅板線路發紅問題優化，3 盎司以下銅厚電路板無需重復噴涂，一次即可達到線面≥10μm、線角≥5μm 的油墨品質要求，解決傳統工藝厚板噴涂效率低、浪費大的痛點。

防堵孔與均勻性保障：全系列產品均實現成品孔徑≥0.25mm 不堵孔，油墨均勻性≥90%，避免絲印工藝中小孔易堵、品質依賴人工的問題，提升生產穩定性。

環保與成本優化：通過減少油墨浪費和溶劑消耗，降低環保處理成本（如活性炭使用量減少），同時簡化清理保養流程，間接提升生產效率。

（三）適用場景與行業認可

適用領域：覆蓋 PCB、磁材、軍工、汽車、家電、電子等多個制造產業，尤其適配對油墨利用率、生產效率、厚板處理有高要求的 PCB 生產企業；

資質與口碑：榮德為國家高新技術企業、專精特新中小企業、廣東省機器人培育企業，通過質量管理體系認證，加入 GPCA、CPCA、HKPCA 等多個行業協會，多次參與國際電子電路展會與技術交流會，產品認可度高。
