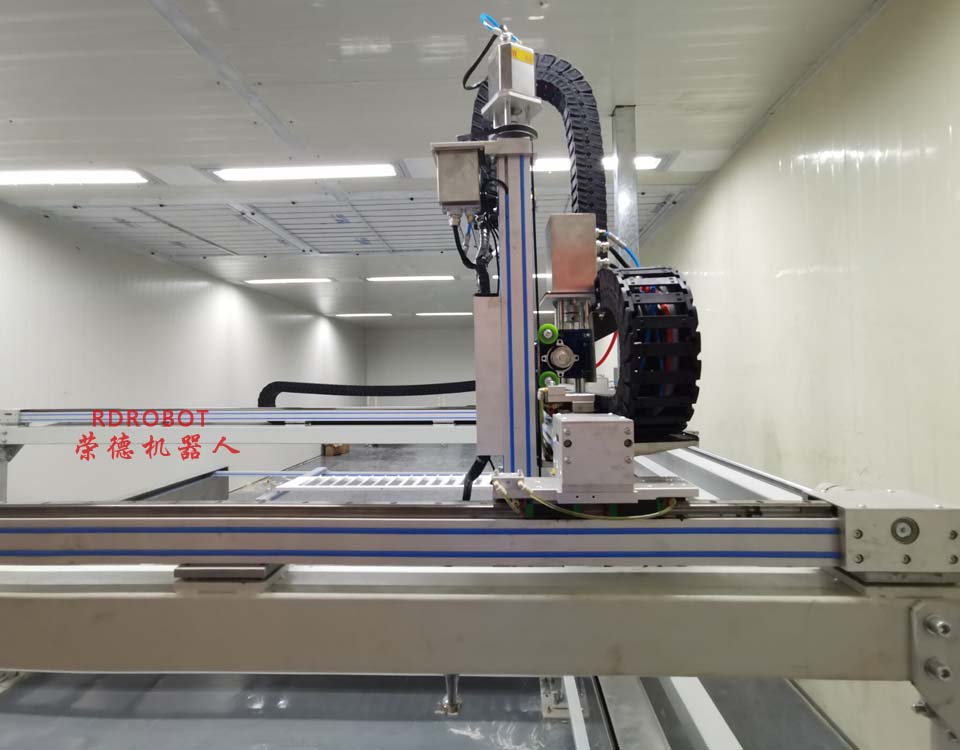

1.百葉窗五軸自動噴漆臺

規格尺寸：L4150*W2800*H2400mm

電源：AC 3Φ 380V，50HZ。

整機功率：4KW

消耗空氣：500L/min，7KG/c㎡

2.設備優點：

自動噴漆涂層均勻速度穩定，光澤度好。

內置節油程序，比同類設備節省油漆。

自動噴漆產品合格率大為提高，噴涂效果為噴漆師傅級別的水平。

自動噴漆提高產量，可24小時不間斷作業。

自動噴涂節省資源，減少占地面積。

自動噴漆減少油漆對人體的危害，有效應對招工人員的困擾。

自動噴漆提升公司形象，客戶放心，可接大量訂單。

用伺服電機數字化的控制使噴涂過程更穩定更精密，并且采用觸摸屏使操作更為簡便。

快速編程可用10-30分鐘左右編制一組程序可貯存500組程序，相同訂單隨時調用

貯存程序方便快捷,具有料號搜索功能。

噴涂參數可用U盤備份。

可以統計每日每月的產量。

3.機臺動作：

人工上料→產品滑入噴涂區→噴槍開油→配合X1、Y2、Z3、W4、T5軸運動。

4.用途廣，適用性強，能達到高品質高效率噴涂。

整機自動控制，故障自動檢測，自動安全保護。

伺服驅動，往復速度快，且定位精準。

中文菜單，操作簡單易學智能化存儲系統,程式自由設定，機架模組化結構，移動方便，維護簡單。

5.產品滑臺

規格尺寸：L5000*W2920*H750mm;

滑臺驅動采用伺服電機。

平移軌道采用線性滑軌+同步帶；

6.噴涂及供油部分：適應于油性油漆

噴涂部分：涂料適用于油管輸送。

數字式氣動比例閥，控制霧化、扇幅、油量。

7.供油部分：漆寶隔膜泵浦。

8.電氣部分

項目		兩盤五軸自動噴漆臺	四盤五軸自動噴漆臺
外觀尺寸（可定制）		L2000*W2000*H2070mm	L2600*W2000*H2070mm
網盤數量（可定制）		2個	4個
網盤尺寸（可定制）		600*600mm	600*600mm
電源輸入		AC3φ380V50HZ	AC3φ380V50HZ
整機功率		3KW	3.5KW
消耗空氣		350L/min,6KG/cm2	700L/min,6KG/cm2
X1軸左右運動	行程	600mm	600mm
	速度	0-1.5m/s	0-1.5m/s
Y2軸前后運動	行程	600mm	600mm
	速度	0-1.5m/s	0-1.5m/s
Z3軸上下運動	行程	300mm	300mm
	速度	0-0.3m/s	0-0.3m/s
W4軸垂直擺槍	行程	0-180°	0-180°
	速度	0-60°/s	0-60°/s
T5軸水平擺槍	行程	0-150°	0-150°
	速度	0-60°/s	0-60°/s
R6軸網盤自轉	運動方式	90°分度定位或360°連續旋轉	90°分度定位或360°連續旋轉
編程方式		示教或數字輸入	示教或數字輸入
編程單元		可編程控制器，觸摸屏	可編程控制器，觸摸屏
存儲容量		60-200組	60-200組
備注		特殊規劃可以非標訂做

•
